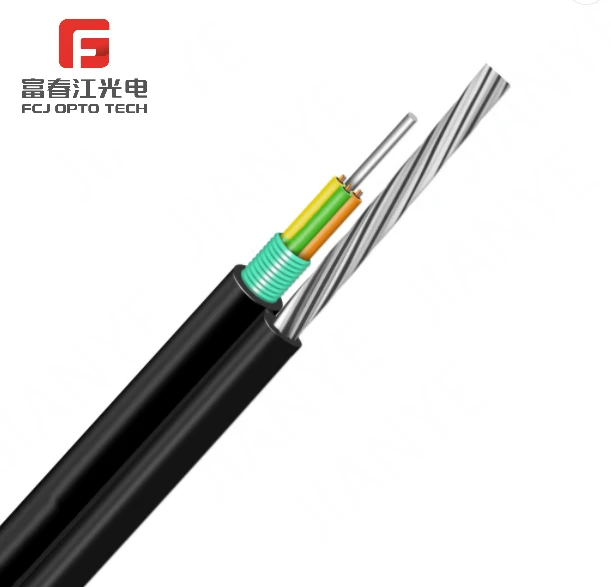

كابل بصري GYTC8S
GYTC8S هو كابل ألياف ضوئية خارجي نموذجي ذاتي الدعم يتميز بمقاومة الرطوبة ومقاومة السحق ومناسب للتطبيق الجوي. يتكون عنصر القوة العقلية من أسلاك مجدولة حيث يتم استكمال الجزء الداعم بغلاف من البولي إيثيلين (PE) ليكون هيكلًا على شكل رقم 8.
إرسال التحقيق
مقدمة المنتج
光缆技术规范书مواصفات الكابل
1. 光缆型号 (نوع الكابل البصري): GYTC8S
2.光缆截面视图 (المقطع العرضي للكابل):
3. 光纤类型及特性 (نوع الألياف الضوئية وخصائصها)
| 项目 (البند) | 单位 وحدة |
مواصفات المنتج | |||||||||||||
| G. 652 | |||||||||||||||
| 模场直径 قطر مجال الوضع | 1310 نانومتر | μm | 9.2 ± 0.4 | ||||||||||||
| 1550 نانومتر | μm | 10.4 ± 0.8 | |||||||||||||
| 包层直径 قطر الكسوة | μm | 125.0± 1 | |||||||||||||
| 包层不圆度 الكسوة غير الدائرية | % | أقل من أو يساوي 1.0 | |||||||||||||
| خطأ في تركيز النواة/الكسوة | μm | أقل من أو يساوي 0.5 | |||||||||||||
| قطر الطلاء | μm | 242 ± 7 | |||||||||||||
| خطأ في تركيز الطلاء/الكسوة | μm | أقل من أو يساوي 12 | |||||||||||||
| الطول الموجي لقطع الكابل | ن م | أقل من أو يساوي 1260 | |||||||||||||
| معامل التوهين | 1310 نانومتر | ديسيبل/كم | أقل من أو يساوي 0.36 | ||||||||||||
| 1550 نانومتر | ديسيبل/كم | أقل من أو يساوي 0.22 | |||||||||||||
| 张力筛选试验 إثبات مستوى التوتر | كبسي | أكبر من أو يساوي 100 | |||||||||||||
光缆结构尺寸(أبعاد إنشاءات الكابلات)
| 光纤芯数 (عدد الألياف الضوئية) |
4 | 8 | 12 | 24 | 36 | 48 | 72 | 96 | 144 | ||||||||||
| 光纤类型 (نوع الألياف البصرية) |
٪e5٪8d٪95٪e6٪a8٪a1 SM | 单模 س م |
单模 SM | 单模 SM | 单模 SM | 单模 SM | 单模 SM | 单模 SM | 单模 SM | ||||||||||
| 缆芯结构 (الهيكل الأساسي) |
1+5 | 1+5 | 1+5 | 1+5 | 1+5 | 1+5 | 1+6 | 1+8 | 1+12 | ||||||||||
| 套管外径 (قطر الغلاف) مم |
1.8 | 1.8 | 1.8 | 1.8 | 2.15 | 2.15 | 2.15 | 2.2 | 2.2 | ||||||||||
| 每管芯数 (كل رقم أنبوب) |
4 | 4 | 6 | 6 | 12 | 12 | 12 | 12 | 12 | ||||||||||
| 光缆直径 (القطر) مم |
9.0+ 6.0 |
9.0+ 6.0 |
9.0+ 6.0 |
9.0+ 6.0 |
10.0+ 6.0 |
10.5+ 6.0 |
12.0+ 6.0 |
14.0+ 6.0 |
16.0+ 6.0 |
||||||||||
| 单位重量 (وحدة الوزن)كجم/كم |
170 | 170 | 170 | 175 | 180 | 195 | 220 | 260 | 330 | ||||||||||
| 外护套厚度 (سمك الغلاف الخارجي) مم |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | ||||||||||
| 钢丝直径 (قطر السلك) مم |
1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.6 | 2.3 | 2.0 | 2.0 | ||||||||||
| 钢绞线(7*1.0)直径 حبلا فولاذي | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | ||||||||||
| 套管壁厚 (سمك جدار الغلاف الفضفاض) مم |
0.3 | 0.3 | 0.3 | 0.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | ||||||||||
环境性能 (الأداء البيئي)
| 项目 (البند) | معياري (Standard) | المعلمات (Parameters) | |||||||||||||
| 工作温度 درجة حرارة التشغيل |
IEC ٪7b٪7b0٪7d٪7d F1 | -20 درجة -+60 درجة | |||||||||||||
طبلة (Drum)
| 光纤数量 (عدد الألياف الضوئية) |
盘高 الارتفاع (سم) |
外宽 العرض (سم) |
الطول h(m) | 盘类型 نوع الطبلة |
|||||||||||
| 4-24 | 90 | 65 | 2000 | لوحة خشبية | |||||||||||
| 36-48 | 100 | 65 | 2000 | لوحة خشبية | |||||||||||
| 72-96 | 130 | 75 | 2000 | لوحة خشبية | |||||||||||
| 144 | 150 | 75 | 2000 | لوحة خشبية | |||||||||||
