كابل OPTO ذو الغلاف المزدوج
وصف

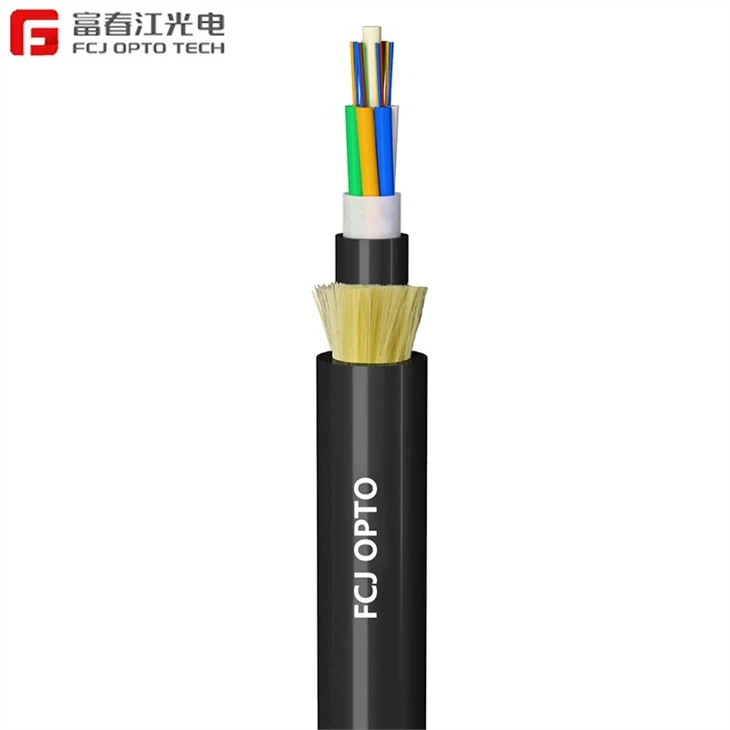

كابل ADSS عبارة عن أنبوب مجدول فضفاض. يتم وضع الألياف، 250 ميكرومتر، في أنبوب فضفاض مصنوع من بلاستيك عالي المرونة. يتم ملء الأنابيب بمركب حشو مقاوم للماء. يتم لف الأنابيب (والحشوات) حول FRP (بلاستيك مقوى بالألياف) كعنصر قوة مركزي غير معدني في قلب كابل مضغوط ودائري. بعد ملء قلب الكابل بمركب الحشو، يتم تغطيته بغلاف داخلي رقيق من البولي إيثيلين. بعد وضع طبقة مجدولة من خيوط الأراميد فوق الغلاف الداخلي كعنصر قوة، يتم استكمال الكابل بغلاف خارجي من البولي إيثيلين أو AT (مضاد للتتبع).
صفات
· يمكن تركيبه دون إيقاف تشغيل الطاقة
· أداء AT ممتاز، يمكن أن يصل الحد الأقصى للحث عند نقطة تشغيل غلاف AT إلى 25 كيلو فولت
· وزن خفيف وقطر صغير مما يقلل من الحمل الناتج عن الجليد والرياح والحمل على الأبراج والمراوح الخلفية
· أطوال امتدادات كبيرة وأكبر امتداد يزيد عن 1000 متر
· أداء جيد لقوة الشد ودرجة الحرارة
· عمر التصميم هو 30 سنة
طلب
يتم أخذ الحالة الفعلية لخطوط الطاقة الهوائية في الاعتبار بالكامل عند تصميم كابل ADSS. بالنسبة لخطوط الطاقة الهوائية التي تقل عن 110 كيلو فولت، يتم تطبيق غلاف خارجي من البولي إيثيلين. بالنسبة لخطوط الطاقة التي تساوي أو تزيد عن 110 كيلو فولت، يتم تطبيق غلاف خارجي من مادة AT. يمكن للتصميم المخصص لكمية الأراميد وعملية الترابط أن يلبي الطلب على مختلف أنواع الكابلات.
المعايير
يتوافق كابل ADSS مع معيار IEEE P 1222 بالإضافة إلى IEC 60794-1.
الخصائص البصرية
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
التوهين (+20 درجة) |
@850 نانومتر |
|
|
أقل من أو يساوي 3.0 ديسيبل/كم |
أقل من أو يساوي 3.0 ديسيبل/كم |
|
@1300 نانومتر |
|
|
أقل من أو يساوي 1.0 ديسيبل/كم |
أقل من أو يساوي 1.0 ديسيبل/كم |
|
|
@1310 نانومتر |
أقل من أو يساوي 0.36 ديسيبل/كم |
أقل من أو يساوي 0.40 ديسيبل/كم |
|
|
|
|
@1550 نانومتر |
أقل من أو يساوي 0.22 ديسيبل/كم |
أقل من أو يساوي 0.23 ديسيبل/كم |
|
|
|
|
النطاق الترددي (الفئة أ) |
@850 نانومتر |
|
|
أكبر من أو يساوي 500 ميجا هرتز · كم |
أكبر من أو يساوي 200 ميجا هرتز · كم |
|
@1300 نانومتر |
|
|
أكبر من أو يساوي 1000 ميجا هرتز · كم |
أكبر من أو يساوي 600 ميجا هرتز · كم |
|
|
فتحة عددية |
|
|
٪7b٪7b٪7b٪7b2٪7d٪7d٪7d.200٪c2٪b10.015NA |
٪7b٪7b٪7b٪7b2٪7d٪7d٪7d٪7d.275٪c2٪b10.015NA |
|
|
طول موجة قطع الكابل |
أقل من أو يساوي 1260 نانومتر |
أقل من أو يساوي 1480 نانومتر |
|
|
|
درجة حرارة التخزين/التشغيل: -40 درجة إلى + 70 درجة
